Краткое введение
Вертикальная валковая мельница (ВРМ), также известная как вертикальная мельница для измельчения, представляет собой крупногабаритное оборудование для измельчения порошков, разработанное компанией FTM Machinery с использованием передовой технологии измельчения порошков и внешней циркуляции.
Она может измельчать материалы с твердостью по Моосу ниже 8 и влажностью ниже 15%, такие как цементное сырье, цементный клинкер, уголь, шлак, известняк, железная руда, гипс, мрамор, фосфатная руда, литиевая руда, доломитовая порода, каолиновая глина, бентонит, тальк, графит, и т. д.

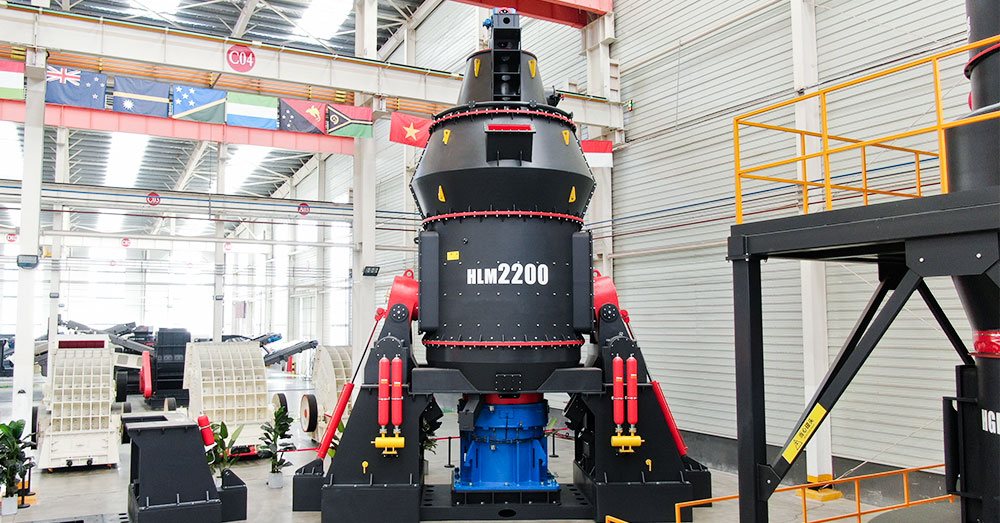

Вертикальная валковая мельница
Принцип работы
После дробления материал поступает в вертикальную мельницу, которая измельчает материал на основе слоя принцип.
Двигатель приводит в движение шлифовальный стол, и материал падает из загрузочного отверстия в центр. Горячий воздух поступает для сушки материала путем испарения влаги. Центробежная сила перемещает материал к краю, где шлифовальные ролики измельчают его в кольцевой канавке.
Воздушный поток переносит измельченный материал в сепаратор, который собирает мелкие частицы в качестве конечного продукта.
Принцип работы вертикальной валковой мельницы
Почему стоит выбрать вертикальные валковые мельницы FTM Machinery?
1.Высокая эффективность измельчения. Гидравлическое давление увеличивает силу измельчения, повышая эффективность. Производительность до 420 тонн/час.
2.Регулируемая тонкость продукта. Гибкая тонкость от 80 до 600 меш, отвечающая различным производственным потребностям.
3.Интеллектуальная система управления. Простота в эксплуатации, стабильная производительность и низкий уровень отказов скорость.
4.Экологически чистый. Полная герметизация с отрицательным давлением, степень удаления пыли до 99,9%, снижение энергопотребления на 30%-50%.
Клиент Случаи
Завод по измельчению угольного порошка в Южной Африке
| Материал | Антрацит |
| Вместимость | 15 T/H |
| Размер входного сигнала | ≤40 мм |
| Размер выходного сигнала | 200 ячеек |
| Оборудование | Вертикальная мельница HLM1900M, щековая дробилка, ленточный конвейер, питатель, система сушки |
Отзыв клиента:
Компания Fote разработала для нас вертикальную мельницу с системой сушки, которая эффективно решила проблему высокой влажности сырья. Вся система работает стабильно, энергоэффективна и экологически безопасна.
Российский завод по помолу кварцевого порошка
| Материал | Кварц |
| Производительность | 120 т/ч |
| Размер входных данных | ≤20 мм |
| Размер выходных данных | 325 ячеек |
| Оборудование | Вертикальная мельница HLM1900K, щековая дробилка, конусная дробилка, пылеуловитель, классификатор |
Отзывы клиентов:
С момента ввода проекта в эксплуатацию вертикальная мельница работает бесперебойно. Производимый кварцевый песок отличается высокой чистотой и однородным размером частиц, что заслужило признание клиентов в стекольной и фотоэлектрической промышленности.
Вертикальная валковая мельница на продажу --- FTM Machinery
FTM Machinery — известный производитель вертикальных валковых мельниц в Китае. В Fote есть мельницы для помола известняка, гипса, карбоната кальция и клинкера. Все продукты имеют отличное качество, безупречный сервис и разумную цену. Вы можете отправить электронное письмо или оставить сообщение, чтобы узнать больше о машине.
Вертикальная валковая мельница Технические параметры
HLM Pulverized Coal Vertical Mill
HLM Vertical Mill
HLM Slag Vertical Mill
HLM Cement Vertical Mill
| Specifications |
Capacity(t/h) |
Pulverized coal fineness |
The raw coal moisture |
Pulverized coal moisture |
Main motor power(kW) |
| HLM1200M |
6—10 |
R0.08=5-15% |
≤15% |
≤1-5% |
110-132 |
| HLM1300M |
10-15 |
160—200 |
| HLM1500M |
15—20 |
220—280 |
| HLM1700M |
20-30 |
280-355 |
| HLM1900M |
26-35 |
355—450 |
| HLM2200M |
35-50 |
450—560 |
| HLM2400M |
45-55 |
560-710 |
| HLM2800M |
60-80 |
900—1120 |
Note:Raw coal HGl≥55
| Specifications |
Capacity(t/h) |
The finished product fineness |
The raw material moisture |
The finished product moisture |
Main motor power(kW) |
| HLM1300K |
10-40 |
0.84-0.37mm (20-400 mesh) |
≤15% |
≤1% |
200 |
| HLM1500K |
13-50 |
280 |
| HLM1700K |
18-70 |
400 |
| HLM1900K |
20-85 |
500 |
| HLM2200K |
35-135 |
800-900 |
| HLM2400K |
40-160 |
900-1120 |
| HLM2800K |
50-200 |
1120-1250 |
| HLM3400K |
70-260 |
1800-2000 |
| HLM3700K |
90-320 |
2500-2800 |
Note: The grindability (Bond) index of raw materials is less than or equal to 13kw/t
| Specifications |
Capacity(t/h) |
Specific surface area |
Slag moisture |
Mineral moisture |
Main motor power(kW) |
| HLM17-2N |
6-10 |
≥420㎡/kg |
≤15% |
≤1% |
200-220 |
| HLM19-2N |
8-13 |
280-315 |
| HLM21-2N |
10-15 |
400-450 |
| HLM24-2N |
12-18 |
500-560 |
| HLM28-2N |
22-30 |
900-1000 |
| HLM35-3N |
55-70 |
1800-2000 |
| HLM42-4N |
70-100 |
2500-2800 |
| HLM46-4N |
85-135 |
3150-3800 |
| HLM53-4N |
130-165 |
4500-5000 |
Note: Slag grindability (Bond) index ≤25kw/t; Steel slag grindability (Bond) index ≤30kw/t; The production of steel slag is reduced by about 30-40% when it is ground.
| Specifications |
Capacity(t/h) |
Specific surface area |
The raw material moisture |
The finished product moisture |
Main motor power(kW) |
| HLM19S |
8-13 |
≥380㎡/kg |
≤5% |
≤1% |
280-315 |
| HLM21S |
11-18 |
400-450 |
| HLM24S |
15-20 |
500-560 |
| HLM28S |
28-35 |
900-1000 |
| HLM35S |
70-80 |
1800-2000 |
| HLM42S |
95-110 |
2500-2800 |
| HLM46S |
130-150 |
3150-3800 |
| HLM53S |
160-200 |
4500-5000 |
Note: The grindability (Bond) index of raw materials is less than or equal to 18kw/t
HLM Pulverized Coal Vertical Mill
HLM Vertical Mill
HLM Slag Vertical Mill
HLM Cement Vertical Mill
| Specifications |
Capacity(t/h) |
Main motor power(kW) |
| HLM1200M |
6—10 |
110-132 |
| HLM1300M |
10-15 |
160—200 |
| HLM1500M |
15—20 |
220—280 |
| HLM1700M |
20-30 |
280-355 |
| HLM1900M |
26-35 |
355—450 |
| HLM2200M |
35-50 |
450—560 |
| HLM2400M |
45-55 |
560-710 |
| HLM2800M |
60-80 |
900—1120 |
Note:Raw coal HGl≥55
| Specifications |
Capacity(t/h) |
Main motor power(kW) |
| HLM1300K |
10-40 |
200 |
| HLM1500K |
13-50 |
280 |
| HLM1700K |
18-70 |
400 |
| HLM1900K |
20-85 |
500 |
| HLM2200K |
35-135 |
800-900 |
| HLM2400K |
40-160 |
900-1120 |
| HLM2800K |
50-200 |
1120-1250 |
| HLM3400K |
70-260 |
1800-2000 |
| HLM3700K |
90-320 |
2500-2800 |
Note: The grindability (Bond) index of raw materials is less than or equal to 13kw/t
| Specifications |
Capacity(t/h) |
Main motor power(kW) |
| HLM17-2N |
6-10 |
200-220 |
| HLM19-2N |
8-13 |
280-315 |
| HLM21-2N |
10-15 |
400-450 |
| HLM24-2N |
12-18 |
500-560 |
| HLM28-2N |
22-30 |
900-1000 |
| HLM35-3N |
55-70 |
1800-2000 |
| HLM42-4N |
70-100 |
2500-2800 |
| HLM46-4N |
85-135 |
3150-3800 |
| HLM53-4N |
130-165 |
4500-5000 |
Note: Slag grindability (Bond) index ≤25kw/t; Steel slag grindability (Bond) index ≤30kw/t; The production of steel slag is reduced by about 30-40% when it is ground.
| Specifications |
Capacity(t/h) |
Main motor power(kW) |
| HLM19S |
8-13 |
280-315 |
| HLM21S |
11-18 |
400-450 |
| HLM24S |
15-20 |
500-560 |
| HLM28S |
28-35 |
900-1000 |
| HLM35S |
70-80 |
1800-2000 |
| HLM42S |
95-110 |
2500-2800 |
| HLM46S |
130-150 |
3150-3800 |
| HLM53S |
160-200 |
4500-5000 |
Note: The grindability (Bond) index of raw materials is less than or equal to 18kw/t
